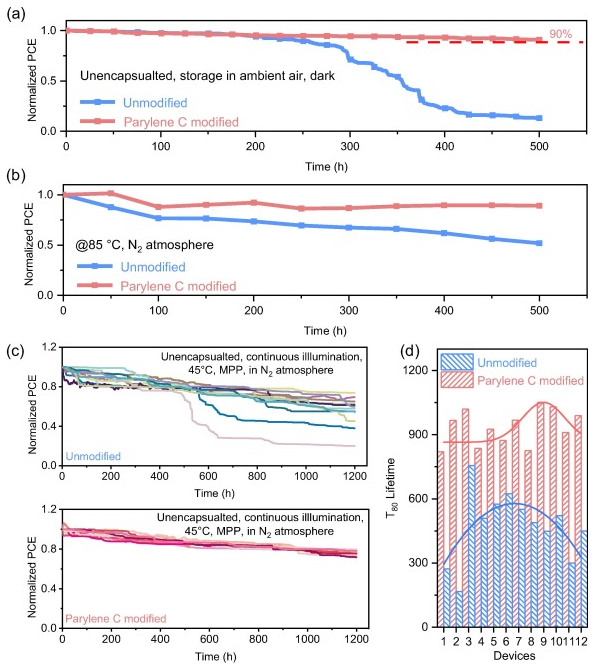

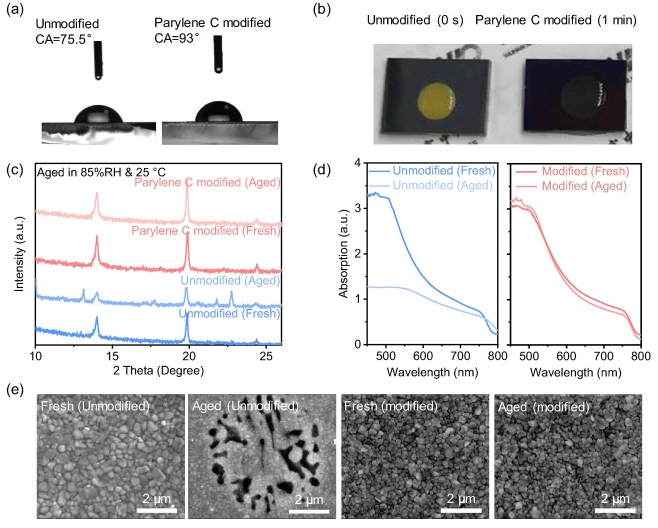

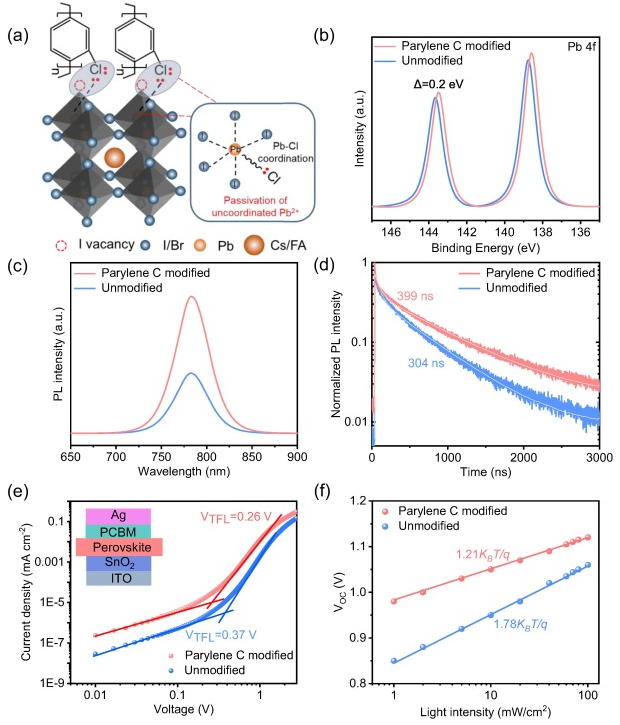

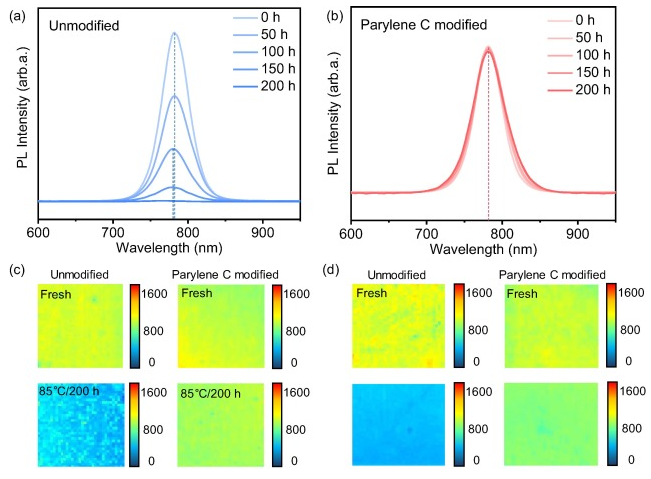

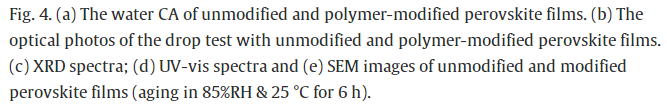

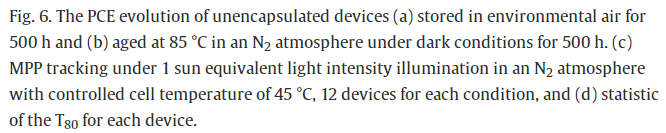

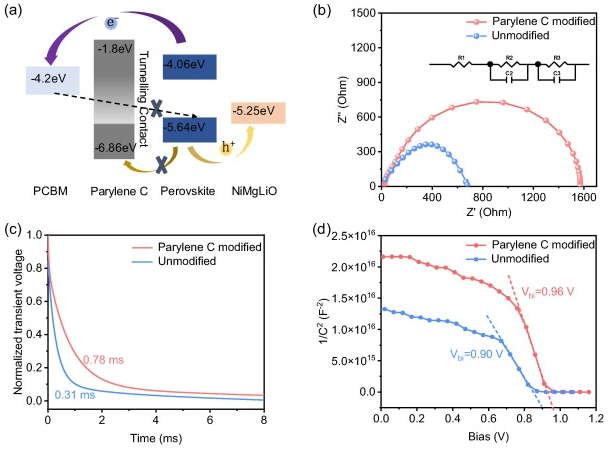

钙钛矿太阳能电池一直在光伏行业大放异彩，但其脆弱的稳定性严重阻碍了其商业化。鉴于此，2023年2月15日华中科技大学刘宗豪&陈炜&郑州大学Shasha Zhang于CEJ刊发一种超薄化学气相沉积聚合物中间层，可显著提高钙钛矿太阳能电池的稳定性的研究成果，采用功能性疏水聚合物聚氯对二甲苯(Parylene C)的超薄膜，作为表面光洁度可以大大提高钙钛矿太阳能电池的使用寿命。采用真空化学气相沉积(CVD)对超薄聚对二甲苯薄膜进行改性，该薄膜足够薄以提供隧道接触，但也具有足够的屏蔽性以保护钙钛矿层。此外，还证明了Parylene C薄膜可以通过与未配位的Pb中心相互作用来减少钙钛矿表面缺陷，并在钙钛矿和PCBM中间充当有效的空穴阻碍屏障，以减少电荷复合。因此，使用~4 nm聚对二甲苯层的钙钛矿太阳能电池表现出显著增加的开路和填充因子，并且效率从原始的19.4%显著提高到21.7%。此外，基于Parylene C的钙钛矿太阳能电池具有长期的热稳定性和运行稳定性，具有良好的重现性。在没有封装的情况下，在环境大气/黑暗、85 °C/N2或恒定光照/N2条件下老化500小时后，降解限制在11%。该工作为CVD界面修饰进一步稳定奠定了坚实的基础。
