团队进展：通过硫氰酸盐稳定八面体晶格减少能量无序，实现高效稳定的锡铅混合钙钛矿太阳能电池

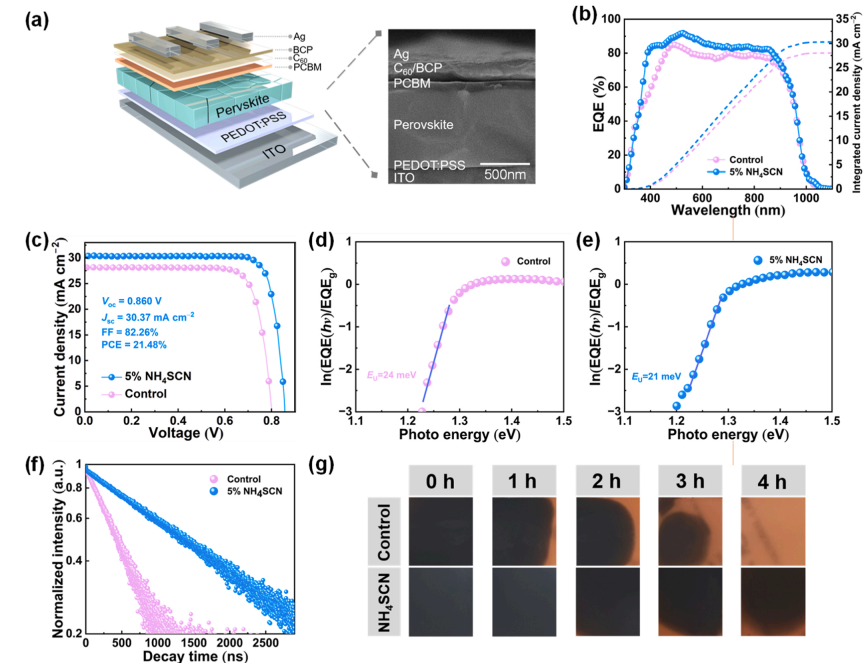

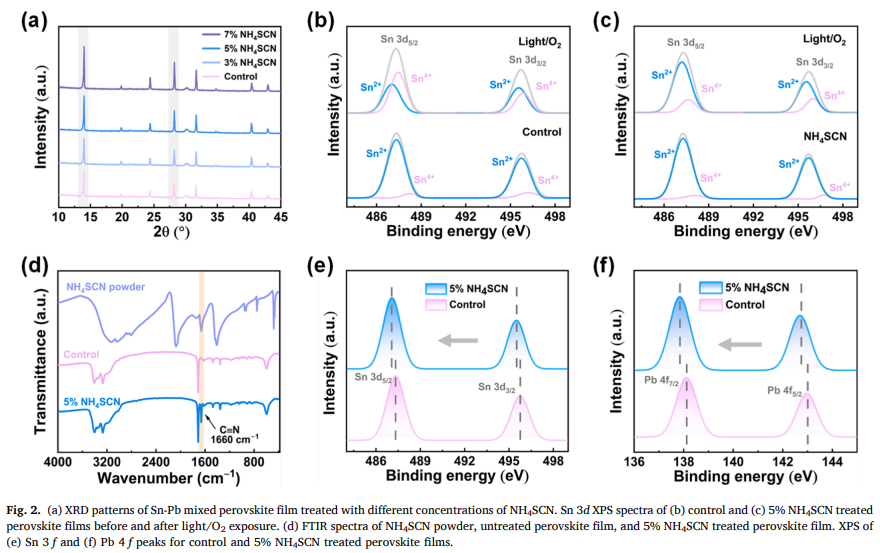

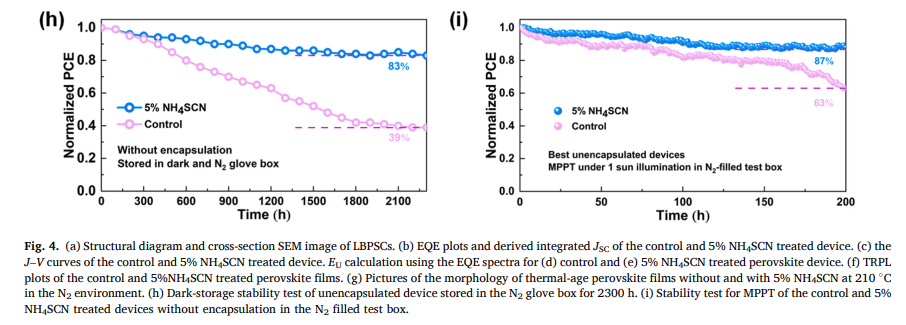

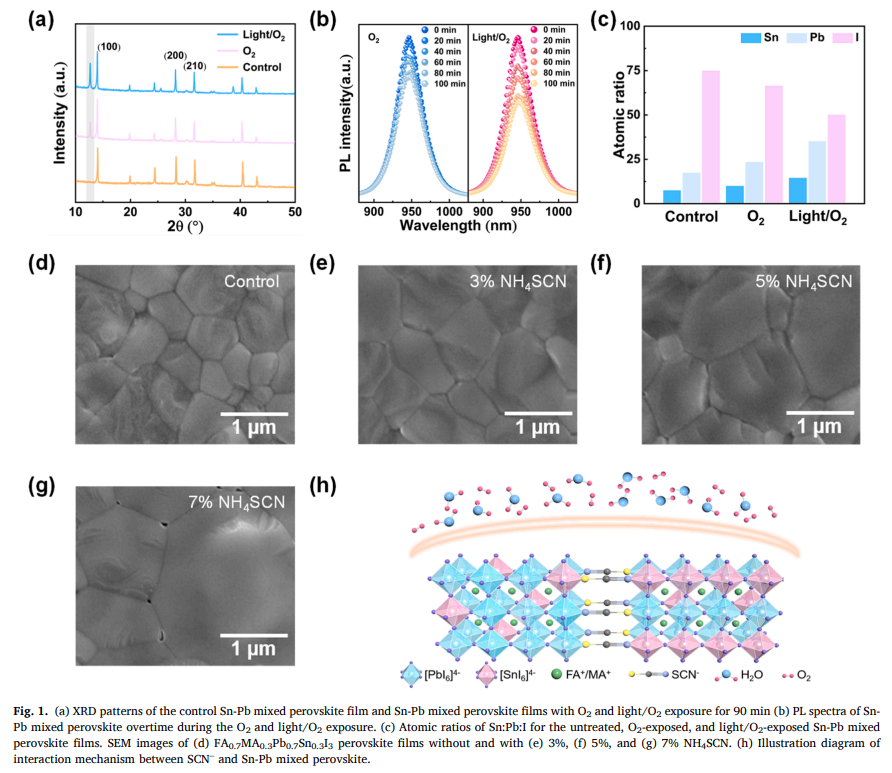

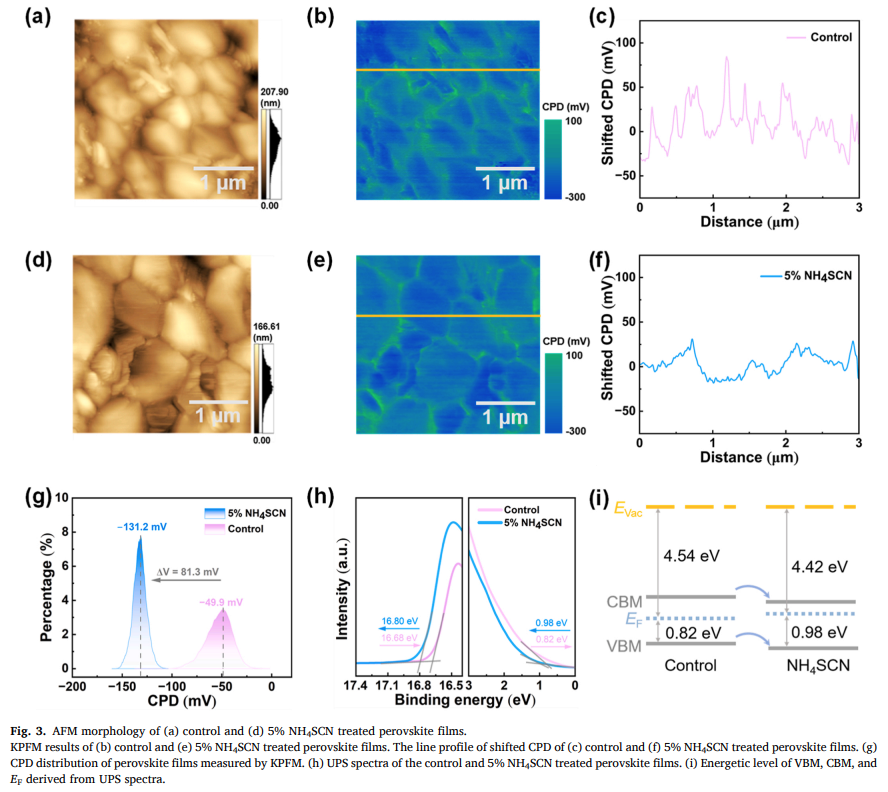

由于 Sn²⁺ 氧化成 Sn⁴⁺，Sn-Pb 钙钛矿中容易产生能量紊乱，可能导致 Urbach 能量 (EU) 增强和严重的非辐射能量损失。在这里，我们揭示了Sn-Pb混合钙钛矿薄膜在光/O₂和仅O₂条件下的降解机制以及钙钛矿降解与能量无序之间的关系。此外，我们开发了一种能量无序调节策略，使用NH₄SCN作为Sn-Pb钙钛矿薄膜的添加剂，其存在于晶界处，可以有效促进载流子传输并抑制Sn²⁺的氧化。得益于SCN^–与欠配位的Sn²⁺和Pb²⁺的配位，八面体结构非常稳定，大大降低了Sn-Pb钙钛矿中的Urbach能量和能量无序。结果，5％ NH₄SCN处理的Sn-Pb混合钙钛矿太阳能电池的功率转换效率达到21.48％。经过 200 小时的最大功率点跟踪后，未封装的器件在 N₂ 气氛中保留了 87% 的初始 PCE。

原文：

Reducing energy disorder by stabilizing octahedral lattice with thiocyanate for efficient and stable Sn-Pb mixed perovskite solar cells
