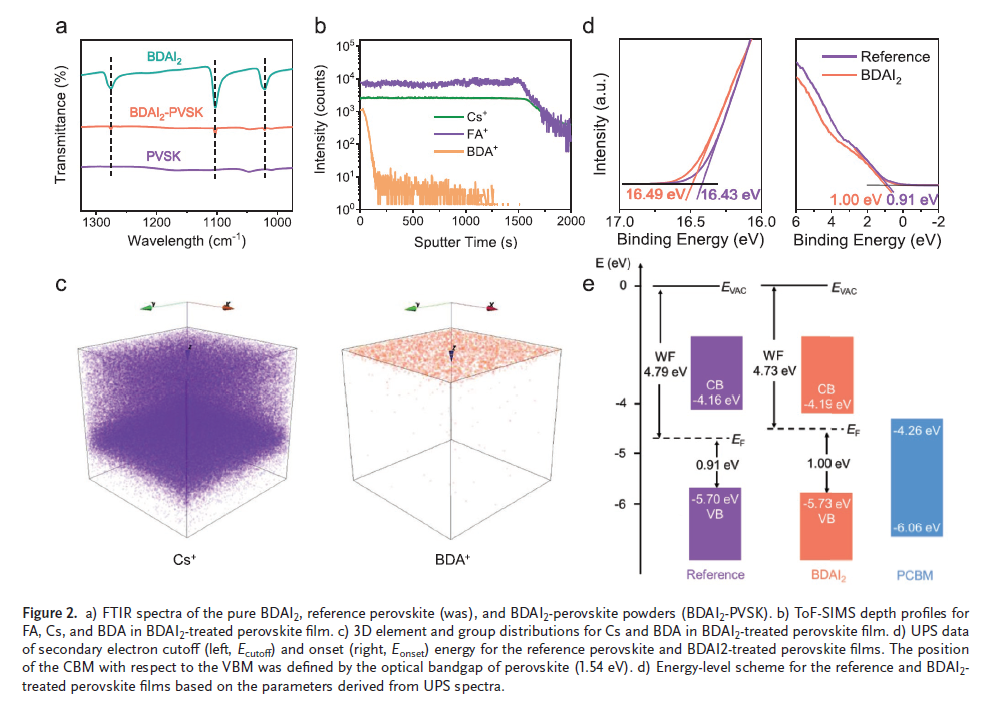

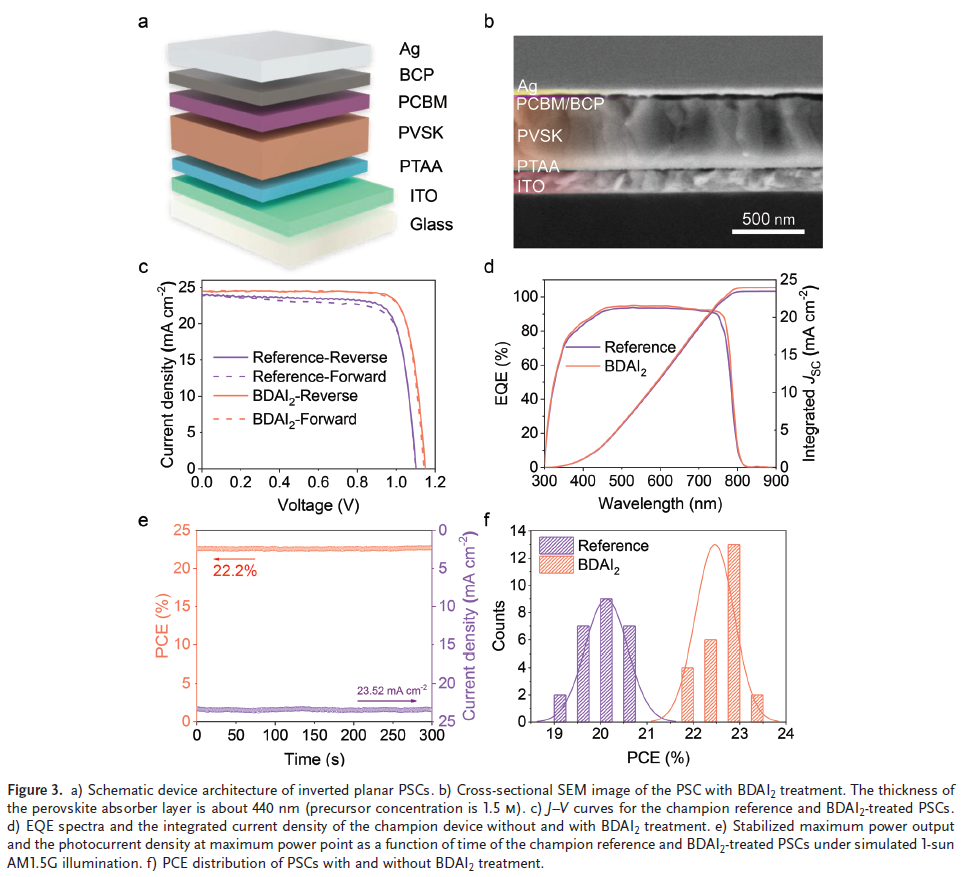

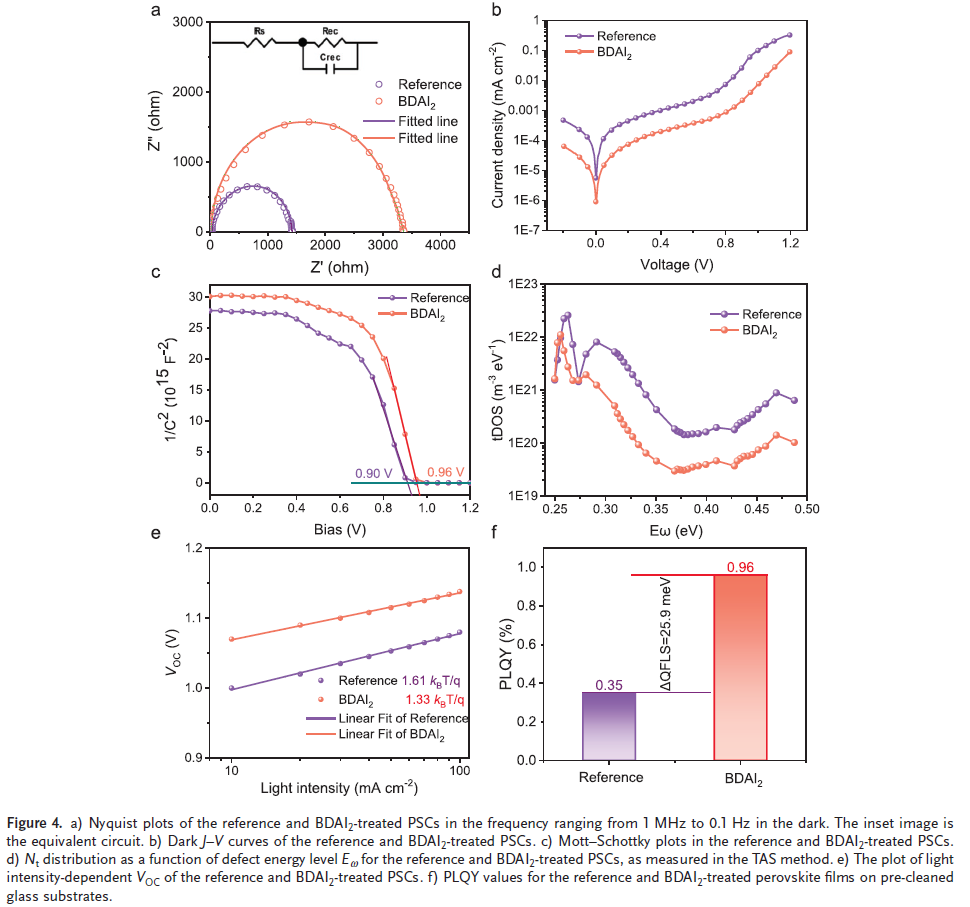

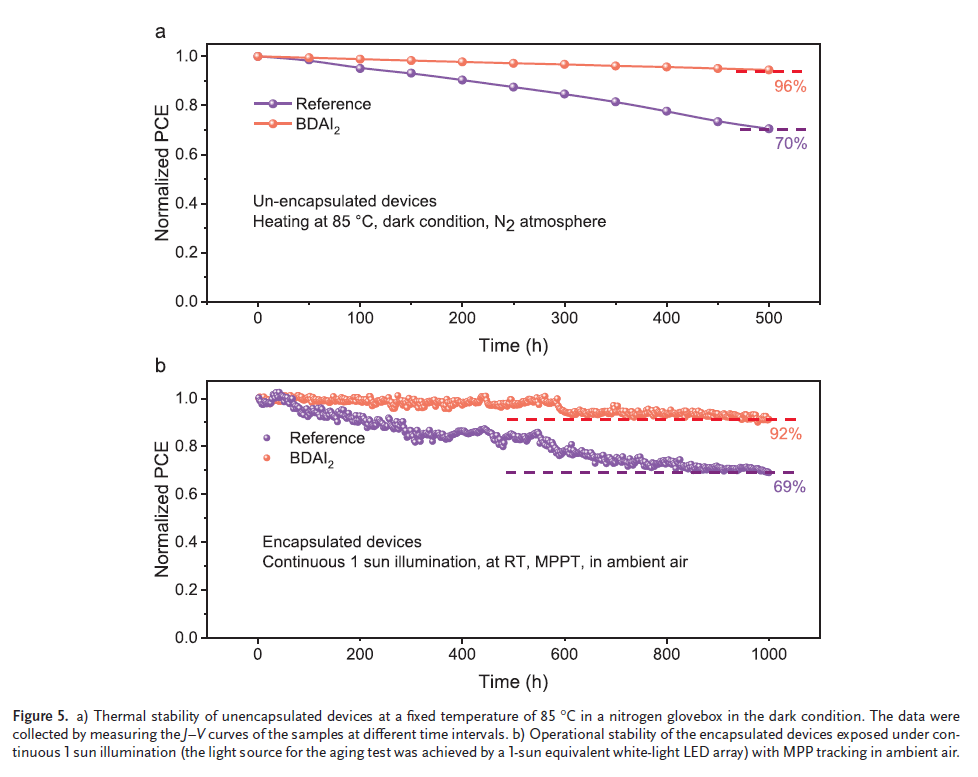

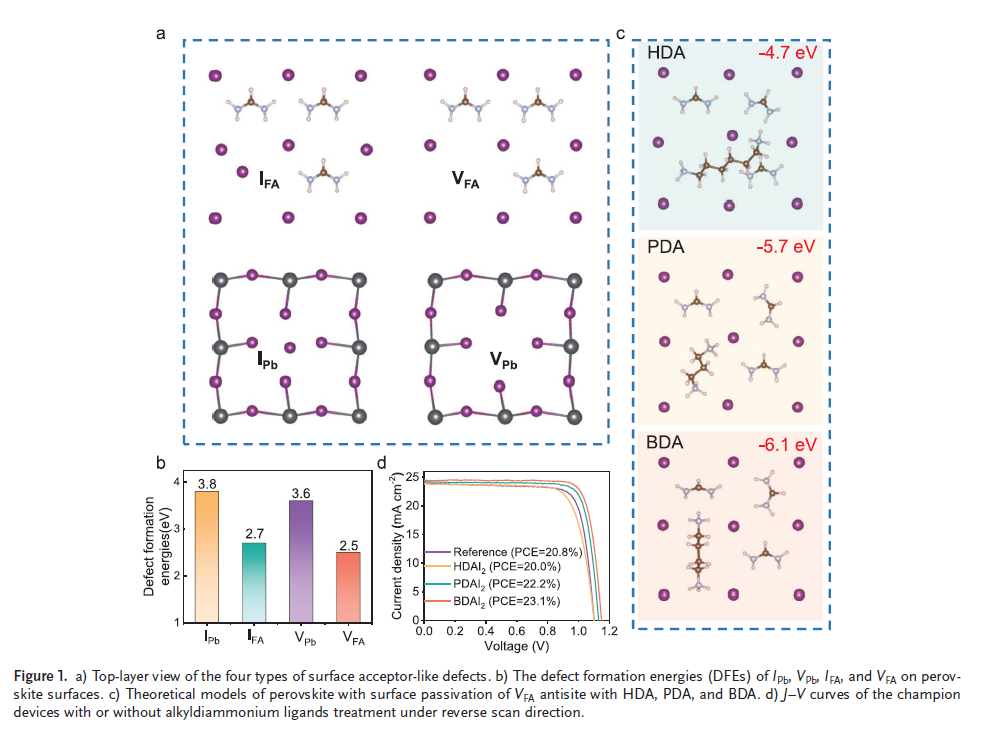

有机铵盐已广泛用于缺陷钝化以抑制钙钛矿太阳能电池（PSC）中的非辐射电荷复合。然而，它们容易形成二维钙钛矿，其电荷传输能力较差，从而影响器件性能。在此，烷基二铵的缺陷钝化作用包括1,6-己二胺二氢碘化物（HDAI 2）、1,3-丙二胺二氢碘化物（PDAI 2）和1,4-丁二胺二氢碘化物（BDAI 2) 对甲脒-铯钙钛矿进行了系统研究。借助密度泛函理论（DFT）计算，合适尺寸的BDA可以协同钝化钙钛矿表面的两个缺陷位点，在上述三种烷基二铵盐中表现出最好的缺陷钝化效果。发现基于 BDAI 2改性的钙钛矿薄膜可以保持三维钙钛矿相，显著降低陷阱态密度，并增强载流子提取。因此，BDAI 2改性的反式钙钛矿器件分别在刚性和柔性基板上达到了令人印象深刻的 23.1% 和 20.9% 的效率。此外，相应的封装刚性器件在最大功率点跟踪下连续 1 SUN光照强度下运行 1000 小时后保持初始效率的 92%。并且，由于残余应力的释放，BDAI 2改性柔性电池的机械柔性也得到了改善。
原文：
Effective Passivation with Size‐Matched Alkyldiammonium Iodide for High‐Performance Inverted Perovskite Solar Cells – Liu – Advanced Functional Materials – Wiley Online Library
https://doi.org/10.1002/adfm.202205009
